Slimdrive EMD

Slimdrive EMD-F/R-IS * Elektromechaniczny system napędu drzwi rozwieranych do dwuskrzydłowych drzwi przeciwpożarowych i dymoszczelnych z regulacją kolejności zamykania i zintegrowanym wyłącznikiem dymowym

Slimdrive EMD-F/R-IS
  • Bezstopniowa regulacja siły zamykania EN 4-6
  • Zintegrowana centrala z wyłącznikiem dymowym, której sygnał w razie pożaru samoczynnie zamyka drzwi
  • Prędkość otwierania i zamykania można dostosowywać indywidualnie
  • Mechaniczna końcowa faza zamykania w trybie bezprądowym i elektryczna końcowa faza zamykania w trybie regulacji, która przyspiesza drzwi tuż przed położeniem zamkniętym
  • Mechaniczna i elektryczna regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
  • Funkcja trybu niskiej energii, zamykanie i otwieranie drzwi ze zmniejszoną prędkością spełnia najwyższe wymagania bezpieczeństwa
Pokaż więcej
  • System wykrywania przeszkody rozpoznaje przeszkodę przez dotyk i zatrzymuje proces otwierania lub zamykania
  • Automatyczne odwracanie rozpoznaje przeszkodę i cofa się do pozycji otwarcia
  • Funkcja Push & Go załącza napęd automatyczny po lekkim ręcznym naciśnięciu skrzydła drzwi

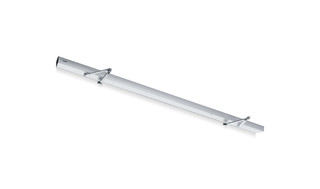

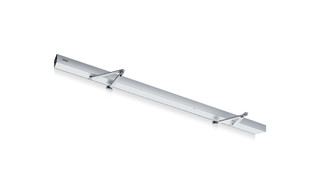

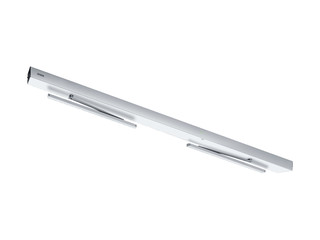

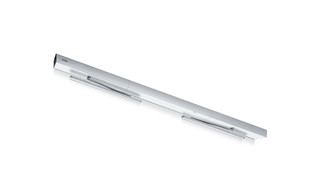

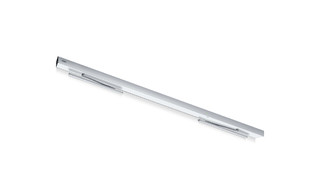

  • Napęd można stosować z szyną rolkową lub układem dźwigniowo-drążkowym
  • Funkcja serwo do silnikowego wspomagania podczas ręcznego otwierania drzwi
  • Możliwość dowolnej parametryzacji wejść i wyjść dla różnych funkcji
  • Ze zdolnością sieciowania i zintegrowania w automatyce budynku za pomocą otwartego standardu (BACnet)
Skontaktuj się z nami

Obszary zastosowań

  • Drzwi przeciwpożarowe i dymoszczelne
  • Mechanizmy podtrzymania położenia otwarcia ze zintegrowaną funkcją podtrzymania otwarcia – należy uwzględnić wymagania obowiązujące w danym kraju
  • Dwuskrzydłowe prawe i lewe drzwi przymykowe
  • Drzwi przymykowe z rozstawem zawiasów do 2800 mm, o szerokości skrzydła do 1400 mm lub ciężarze do 230 kg
  • Drzwi wewnętrzne i zewnętrzne o dużym nasileniu ruchu
  • Montaż na ramie po stronie zawiasowej i przeciwzawiasowej

Specyfikacje produktu

Slimdrive EMD-F/R-IS
Ciężar skrzydła (maks.), drzwi 1-skrzydłowe 230 kg
Wymiar zawiasów (min.- maks.), dwuskrzydłowe, układ dźwigniowo-drążkowy 1500 mm - 2800 mm
Wymiar zawiasów (min.-maks.), dwuskrzydłowe, szyna rolkowa 1700 mm - 2500 mm
Szerokość skrzydła (min.- maks.) 850 mm - 1400 mm
Głębokość ościeży (maks.) 300 mm
Przylga drzwi (maks.) 50 mm
Typ napędu elektromechaniczna
Kąt otwarcia (maks.) 130 °
Drzwi lewe Tak
Drzwi prawe Tak
Montaż górny po stronie przeciwzawiasowej z układem dźwigniowo-drążkowym Tak
Montaż górny po stronie przeciwzawiasowej z szyną rolkową Tak
Montaż na ramie po stronie zawiasowej z szyną rolkową Tak
Mechaniczna końcowa faza zamykania Tak
Elektryczna końcowa faza zamykania Tak
Elektryczna regulacja kolejności zamykania Tak
Mechaniczna regulacja kolejności zamykania Tak
Rozłączenie sieci Wyłącznik główny w napędzie
Opóźnienie załączania (maks.) 20 s
Napięcie robocze 230 V
Moc znamionowa 230 W
Zasilanie elektryczne odbiorników zewnętrznych (24 V DC) 1000 mA
Temperatura robocza -15 - 50 °C
Wilgotność powietrza bez kondensacji (maks.) 95 %
Stopień ochrony IP20
Tryb pracy Automatyka, stale otwarty, noc, wył., Godziny zamknięcia sklepu
Funkcja automatyki Tak
Funkcja niskiego zużycia prądu Tak
Rozpoznawanie przeszkód Tak
Automatyczne odwracanie Tak
Push & Go regulowane
Obsługa Programator zintegrowany z napędem, Programator DPS, Programator mechaniczny
Konfiguracja Terminal serwisowy ST 220, Programator DPS, GEZEconnects (komputer + Bluetooth)
Zgodność z wymaganiami normy DIN 18263-4, DIN 18650, EN 1158, EN 16005
Atesty Ogólne zezwolenie nadzoru budowlanego DIBt jako urządzenie ustalające
Przystosowanie drzwi przeciwpożarowych Tak
Wyłącznik dymowy zintegrowany Tak
